一台好的“声像仪”
#行业领域 ·2024-08-23 15:17:38
1
持续进阶的算法能力

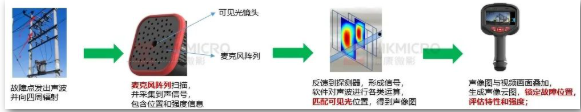

先来了解下“声像仪的成像原理”：
在上述过程中，mic采集到的声信号如何与可见光位置相匹配、声像图如何与视频画面叠加形成声像云图，其实都跟算法有关。
声像仪主要是通过智能算法，过滤环境噪音，找到有效声源，生成声像云图，进而实现“听声辨位”，可视化锁定故障位置。
可见，算法能力是决定声像仪“故障点定位准确度”的一个关键要素。
那么算法是怎样做到让“声像仪在噪杂环境中，仍然能精确定位到故障点”的呢？
这要依靠算法平台持续不断的训练，要有海量的有效数据做积累。
海康微影声波成像仪正是以海康成熟的算法平台为支撑，搭载海康研究院自研的声源定位算法进行研发。在传统音频处理算法的基础上，融合AI处理技术，持续开展深度模型训练，完善多通道信号处理技术，不断夯实算法能力。
同时，得益于自身具备产品自研能力，微影声波成像仪可以借助源源不断的用户数据反馈，持续进行算法优化，以实现算法能力的高效迭代、打造领先业界水平的产品硬实力。
2
高精度级别的声学实验室
声学实验室主要用于测试产品的声学性能，比如可以测量纯音频信号的响度、失真、幅频特性和噪声等，还可以通过客观指标直观地展示产品的音频质量。
为保障声学产品的高品质，海康专门打造了上千平米的高标准声学研发测试环境，包括多个专业声学实验室和多种性能测试系统，真正做到“从硬件到系统确保高端专业、从参数到性能确保精益求精”。
一般来说，只有行业领先厂商才有能力建造这种专业的、高精度级别的实验室。以微影声波成像仪做性能测试用的消声室为例，打造如此高级别的实时测评环境，往往需要高昂的投入成本和大型的无干扰场地。
此外要知道，消声室的声学性能指标，会直接影响声像仪的设备精度。因此海康专业声学实验室的搭建，无疑可以让微影声波成像仪的灵敏度、抗干扰性、定位效果更上一层楼。

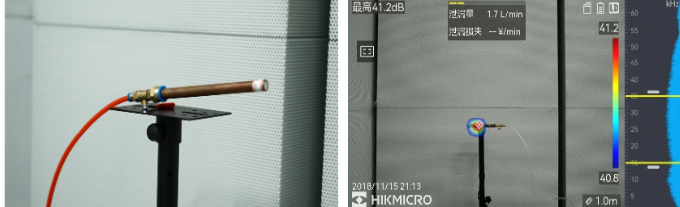

依托海康严格的声学测试环境和专业的声学设计核心能力，微影声波成像仪在局放、气体泄漏检测场景的实测效果已经赶超国内外老牌厂家。即使是头发丝粗细的微小泄漏点，微影声波成像仪也能实现20m外远距离精准定位。
3
兼顾性能与用户体验的研发设计
声波成像仪的性能，主要看信噪比。一般来说，信噪比越高越好，这意味着信号强度更大、噪声强度更小。

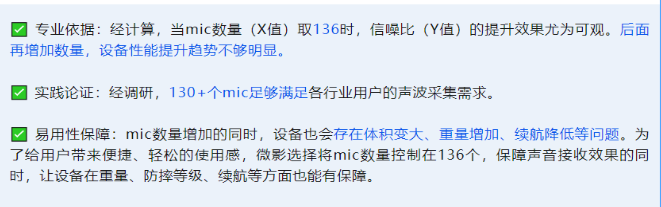

根据声像仪mic数量与信噪比关系图谱分析：在mic数较少的情况下，增加mic数量能够明显提升声像仪的性能。但到了一定点位后，再继续增加数量，对信噪比的提升效果也不会太大了，反而容易增加整机重量以及功耗。
综合上述考量，以及对大量用户现场使用体验的调研，微影工程师对mic的密度和布局进行了精密研究，最终选择136点位mic阵列的设计方案。
此外，为精进声像仪的声源定位能力，微影工程师还在mic研发中加入了一些小巧思。

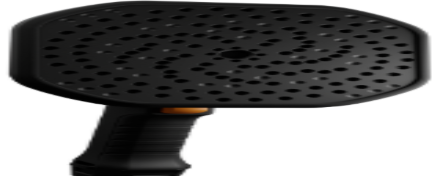

不止136个拾音孔
微影声波成像仪的mic面板上不只有136个拾音孔，还有16个“假孔”。这些“假孔”可以用来削弱噪声能量，改善mic阵列的反射面，有效提升“声强接收的一致性”。
更利于声源采集的“喇叭孔”设计
相比于直筒设计，“喇叭孔”的梯形结构更能降低周围噪声的影响，更有利于对目标声源的采集，有效提升信噪比，让声音接收更精准。
定位精度更高的螺旋型组合阵列
结合mic间距对定位精度的影响，波束越窄、定位精度越高，微影工程师由此选择螺旋型组合阵列。
海康微影声波成像仪的研发，依托海康强大的研究院做技术支持，同时配备专业的声源定位算法团队，只为用户打造高性价比的优质产品。

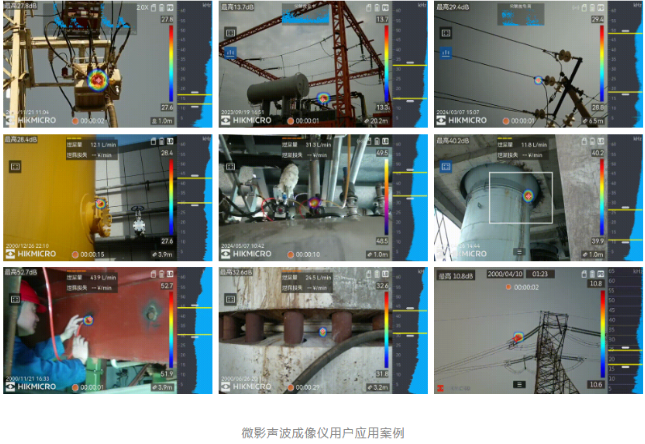

目前，海康微影声波成像仪已助力制造企业、钢铁集团、电网等众多行业用户成功推进数字化巡检的落地。

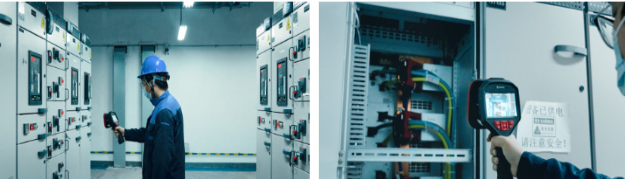

诸如电力运检、石油石化、煤矿冶金、轨道交通、传统/大型机械、高新技术等制造业的电力、带压气体设备和机械故障检测，都可应用声波成像仪，以国产精尖技术之力赋能企业数字化转型之路。
